Technické informace

Průmyslová sekční vrata Nassau 9000 - technické informace.

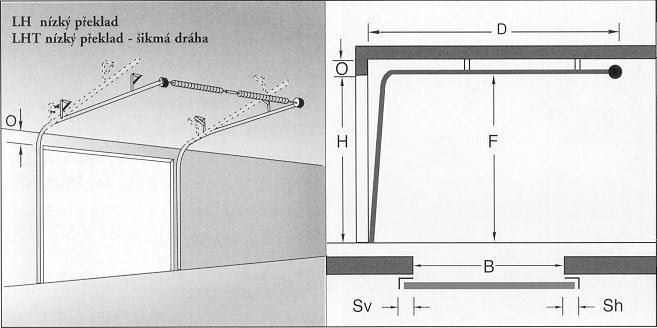

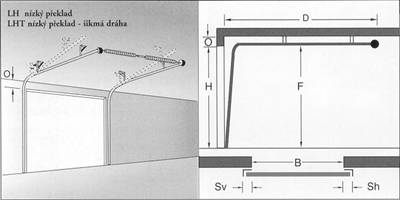

  LH/LHT bez personálních dveří                                        s personálními dveřmi

  Šířka vrat
  B: ocel < 6000 hliník < 7000


ocel/hliník < 6000

  Výška vrat
  H


1500-3500


3501-5800

Výška vrat
1500-5800

  Výška překladu
  O


205


230


240

  Hloubka
  D

LH=H+1100
LHT=H+1350

LH=H+1100
LHT=H+1350

LH=H+1100
LHT=H+1350

  Boční sloupek pravý
  Sh


130 *


130 *


130 *

  Boční sloupek levý
  Sv


130 *


130 *


130 *

  * Při použítí pohonu je prostor na straně pohonu min. 280 mm

  F čistá výška

  F=H: čistá výška je snížena pro vrata širší než 4800 mm a pro vrata s personálními dveřmi max. o 100 mm

Průmyslová sekční vrata Nassau 9000 - technické informace.

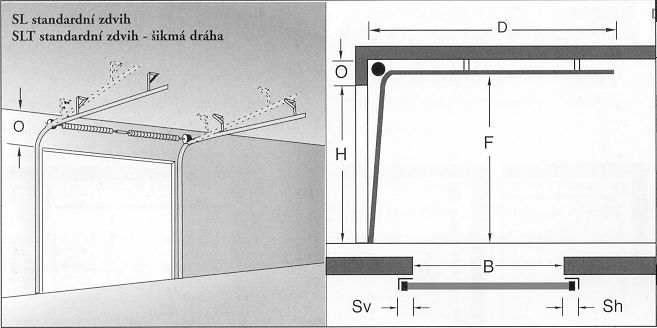

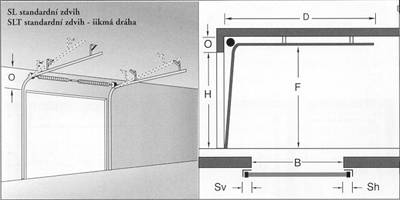

  SL/SLT

  Šířka vrat
  B: ocel < 6000, hliník <7 000 (2" dráhy)

ocel > 6000
hliník > 7000 (3")

  Výška vrat
  H


1500-4840


4841-8400


1500-8400

  Výška překladu
  O


480


550


550

  Hloubka
  D


H+550


H+550


H+550

  Boční sloupek pravý
  Sh


120 *


120 *


150 *

  Boční sloupek levý
  Sv


120 *


120 *


150 *

  * Při použítí pohonu je prostor na straně pohonu min. 280 mm

  B Šířka vrat/F čistá výška

  B

1500-6800

6801-10000

  F

H+190

H+150

Průmyslová sekční vrata Nassau 9000 - technické informace.

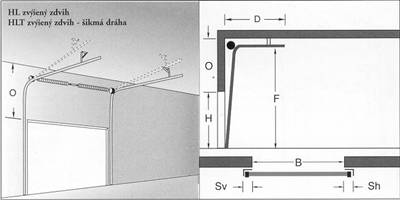

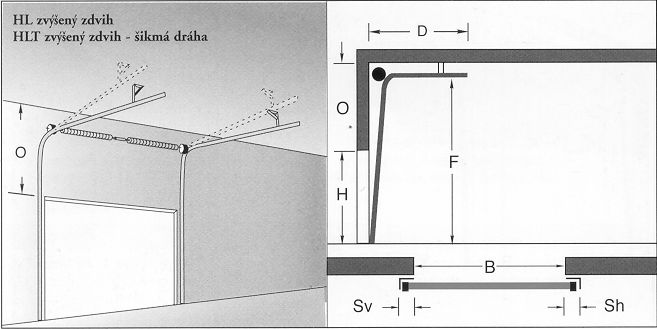

  HSL/HLT

  Šířka vrat
  B: ocel < 6000, hliník <7 000 (2" dráhy)

ocel > 6000
hliník > 7000 (3")

  Výška vrat
  H


1500-4200


4201-7000


1500-5615

  Výška překladu
  O




—


  HL


O-520


O-600


O-600

  Hloubka
  D


H-O+1100


H-O+1100


H-O+1100

  Boční sloupek pravý
  Sh


120 *


120 *


150 *

  Boční sloupek levý
  Sv


120 *


120 *


150 *

  * Při použítí pohonu je prostor na straně pohonu min. 280 mm

  B Šířka vrat/F čistá výška

  B

1500-6800

6801-10000

  F

H+190

H+150

Průmyslová sekční vrata Nassau 9000 - technické informace.

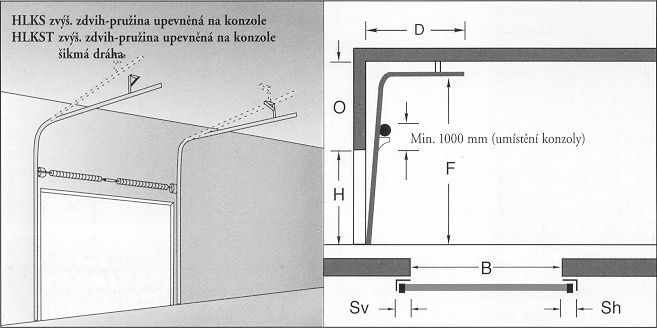

  HLKS/HLKST

  Šířka vrat
  B: ocel < 6000, hliník <7 000 (2" dráhy)

ocel > 6000
hliník > 7000 (3")0

  Výška vrat
  H


1500-7800


1500-7800

  Výška překladu
  O


Min. 1500


Min. 1500


  HL


O-430


O-460

  Hloubka
  D


H-O+1100


H-O+1100

  Boční sloupek pravý
  Sh


120 *


150 *

  Boční sloupek levý
  Sv


120 *


150 *

  * Při použítí pohonu je prostor na straně pohonu min. 280 mm

  B Šířka vrat/F čistá výška

  B

1500-10000



  F

H+O-250



Průmyslová sekční vrata Nassau 9000 - technické informace.

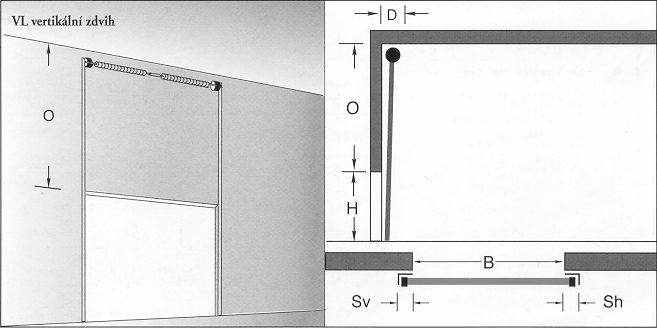

  VL

  Šířka vrat
  B: ocel < 6000, hliník < 7000 (2" dráhy)

ocel > 6000
hliník > 7000 (3")

  Výška vrat
  H


1500-2350


2350-4330


4331-6850


1500-6850

  Výška překladu
  O


H+720


H+780


H+850


H+850

  Hloubka
  D


250


300


360


360

  Boční sloupek pravý
  Sh


100 *


100 *


100 *


120 *

  Boční sloupek levý
  Sv


100 *


100 *


100 *


120 *

  * Při použítí pohonu je prostor na straně pohonu min. 280 mm

Průmyslová sekční vrata Nassau 9000 - technické informace.

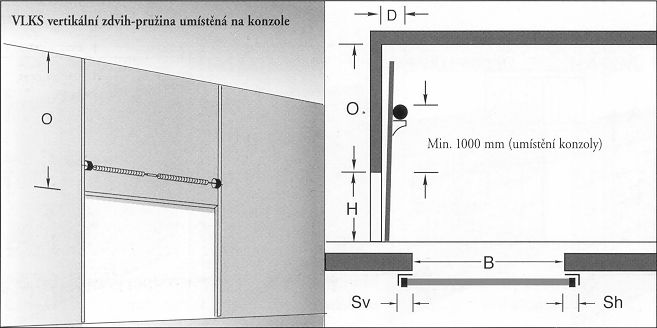

  VLKS

  Šířka vrat
  B: ocel < 6000, hliník < 7000 (2" dráhy)

ocel > 6000
hliník > 7000 (3")

  Výška vrat
  H


1500-6850


1500-6850

  Výška překladu
  O


H+500


H+500

  Hloubka
  D


560


580

  Boční sloupek pravý
  Sh


150 *


180 *

  Boční sloupek levý
  Sv


150 *


180 *

  * Při použítí pohonu je prostor na straně pohonu min. 280 mm
